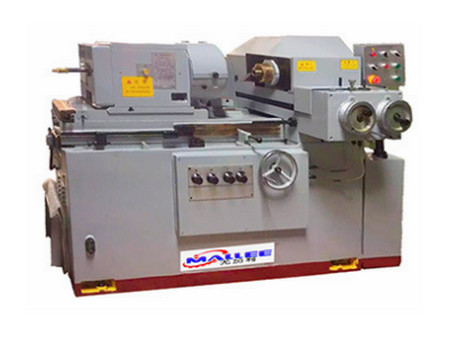

內圓磨床是近年來十分熱門的數控機床之一，內圓柱表面、內圓錐表面和各種端面可在內圓磨床上磨削。那它具有哪些結構構成的呢，今日就讓我們來了解一下吧。

1、床身

床身是磨床的基本支撐，在其頂部安裝有輪架、工作臺、頭架、尾座和橫向滑鞍，以在操作期間保持準確的相對位置。床身內部用作液壓油的油池。

2、頭架

頭架用于安裝和固定工件并旋轉工件。頭架可在水平面上逆時針旋轉90°。

3、內圓磨具

內磨刀具用于支撐磨削內圈的砂輪主軸內部磨削工具主軸由單獨的電動機驅動。

4、砂輪架

輪架用于支撐和驅動旋轉的砂輪主軸在高速。輪架安裝在滑動鞍座上。當需要磨削短圓錐面時，可以將輪架調整到水平面內的某個角度位置（±30°）。

5、尾座

尾架、頭架的頂端一起支撐工件。

6、鞍座和橫向進給機構

通過旋轉橫向進給手輪，橫向進給機構可以驅動滑塊鞍座6和其上的輪架進行橫向進給運動。

7、工作臺

工作臺由兩層組成。上工作臺可以圍繞工作臺的水平面旋轉一個角度（±10°），以便用一個小錐度磨削一個長錐形表面。上部工作臺的頂部配有一個主軸箱和一個尾座，可以沿著床軌道與工作臺一起縱向往復運動。
